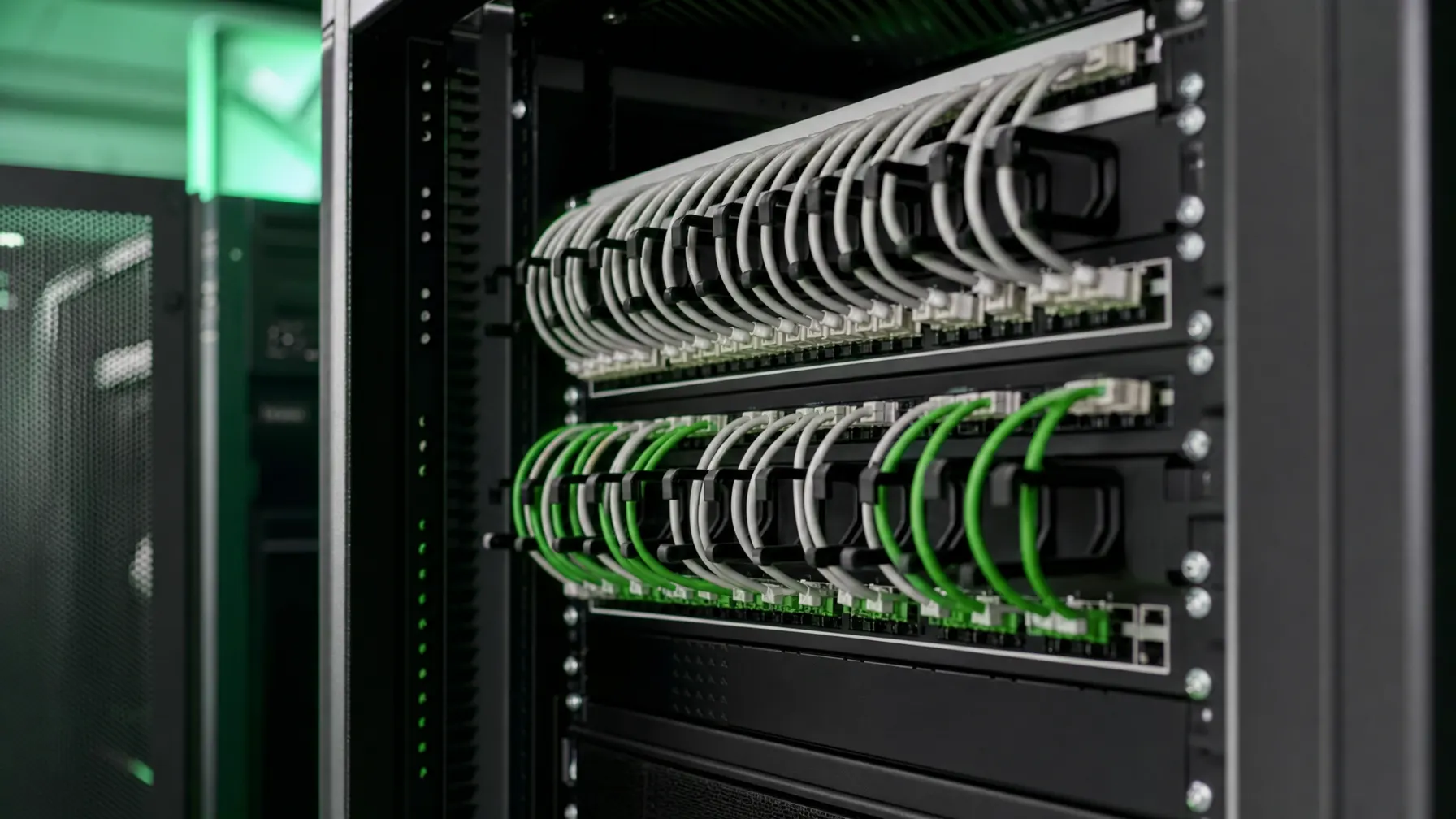

Strukturierte Verkabelung mit Messprotokoll
Ein Schema statt gewachsener Einzelstrecken: einheitlicher Aufbau nach Norm, jede Dose gekennzeichnet, jede Strecke gemessen und im Protokoll dokumentiert.
// Begriff
Ein System, das nicht weiß, was später drankommt
Strukturierte Verkabelung heißt: Das Gebäude wird nach einem festen Schema erschlossen, bevor feststeht, welche Geräte einmal daran hängen. Es gibt eine Verbindung zwischen Gebäuden oder Etagenverteilern, eine Steigleitung nach oben und von dort sternförmig die Strecken zu den Anschlussdosen.
Weil alle Strecken gleich aufgebaut, gleich lang begrenzt und gleich dokumentiert sind, spielt es keine Rolle, ob an einer Dose ein Rechner, ein Telefon, ein Zugangspunkt oder eine Kamera hängt. Umnutzung ist dann ein Rangiervorgang im Schrank, kein Bauvorhaben.
Der Unterschied zur gewachsenen Verkabelung liegt nicht im Kabel, sondern in der Ordnung: bekannte Wege, einheitliche Klasse, eindeutige Bezeichnungen und ein Protokoll, das den Zustand jeder Strecke belegt. Genau das macht sie über Jahre wartbar.
// Aufbau
Drei Schichten, die zusammen ein System ergeben
Man sieht sie selten gleichzeitig — Fehler entstehen aber fast immer dort, wo eine der drei vernachlässigt wurde.

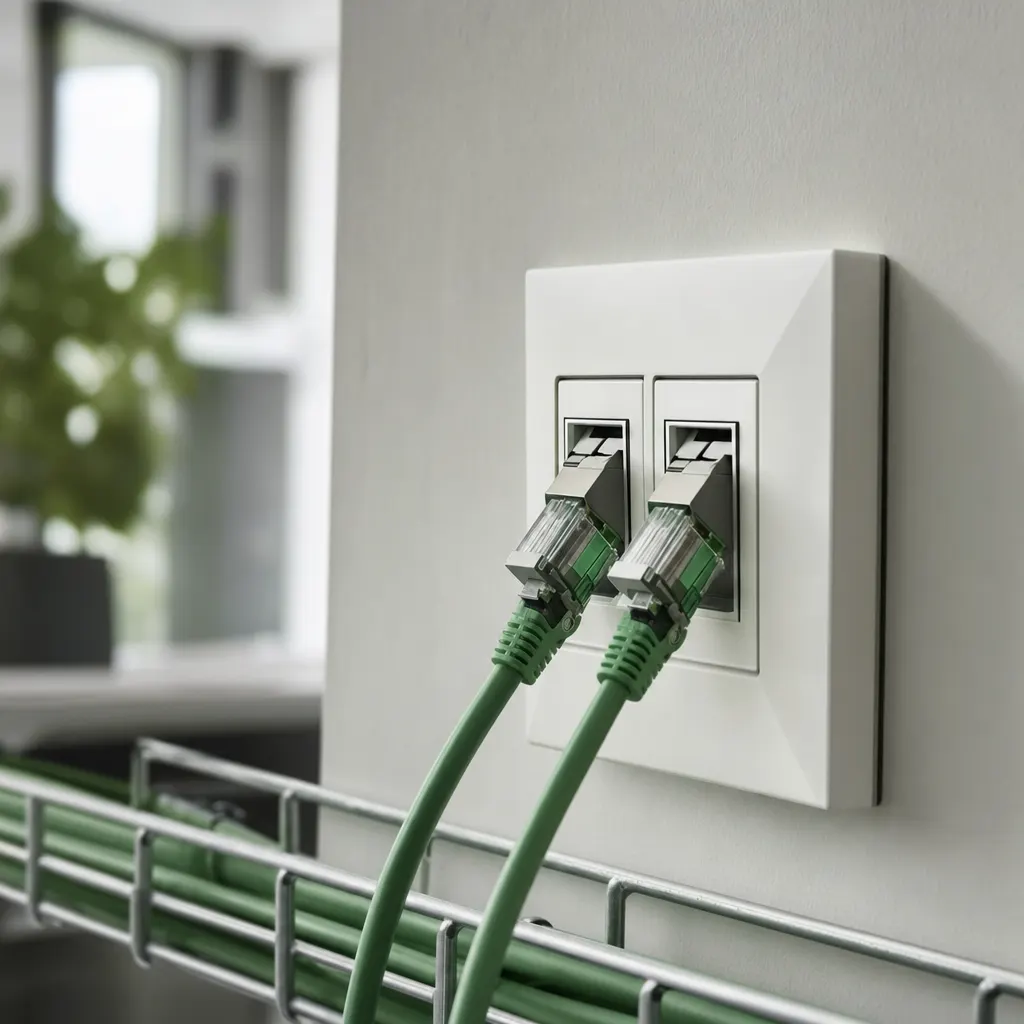

Trassen und Dosen
Getrennte Führung von Strom und Daten, eingehaltene Biegeradien, wieder verschlossene Brandabschottungen und Dosen dort, wo tatsächlich gearbeitet wird. Wege bekommen Reserve, damit die nächste Erweiterung nicht durch die Wand muss.

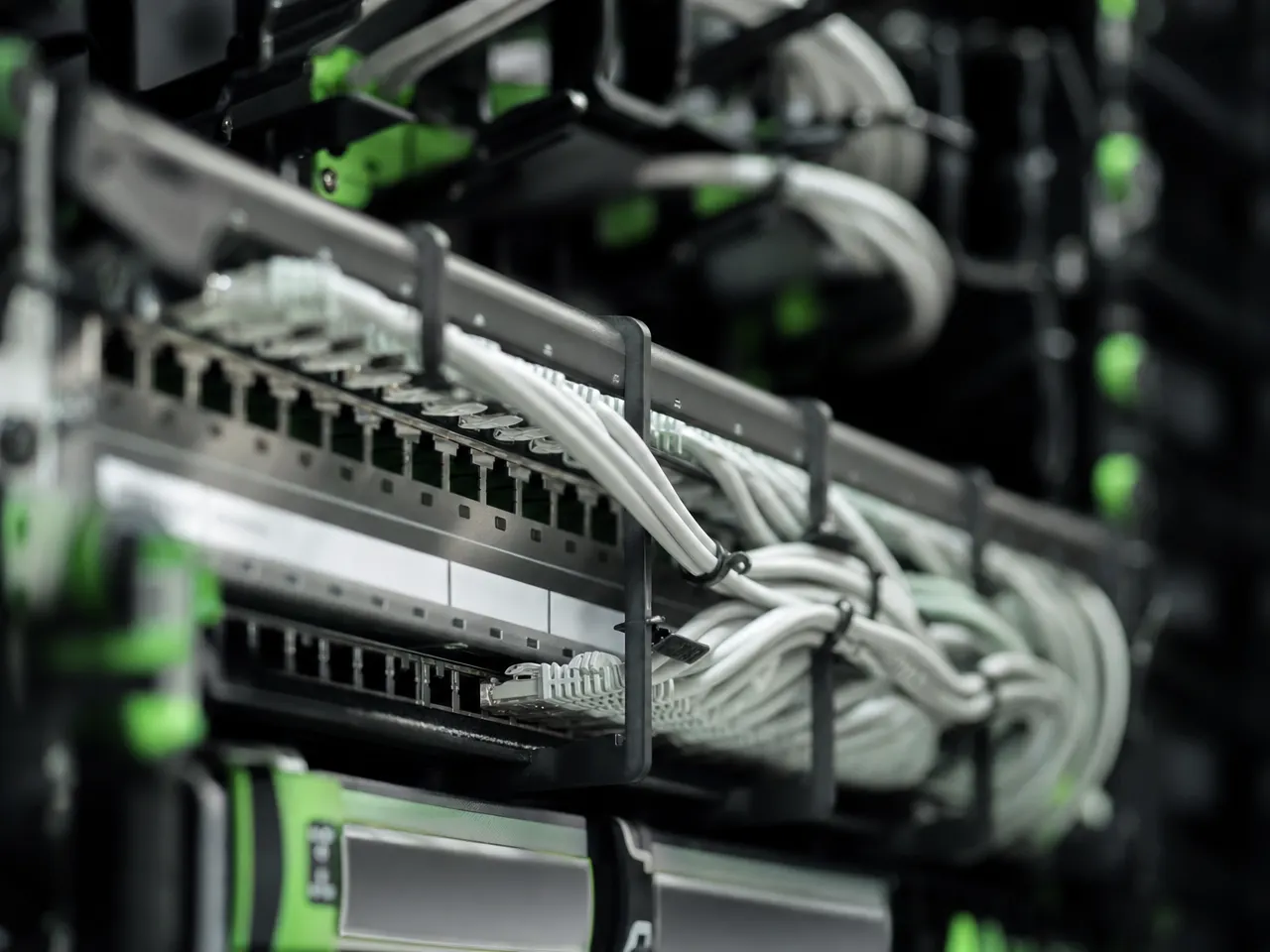

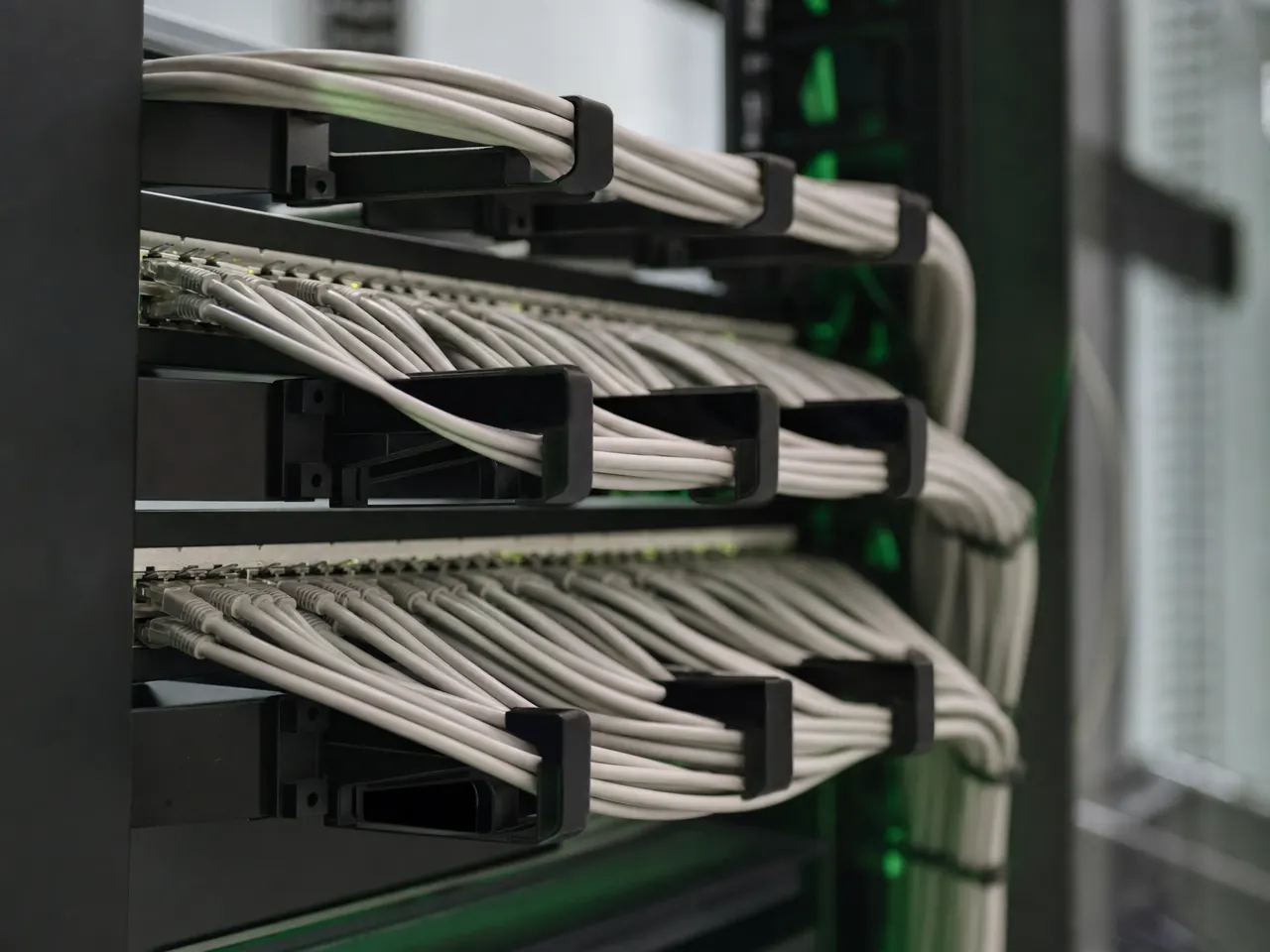

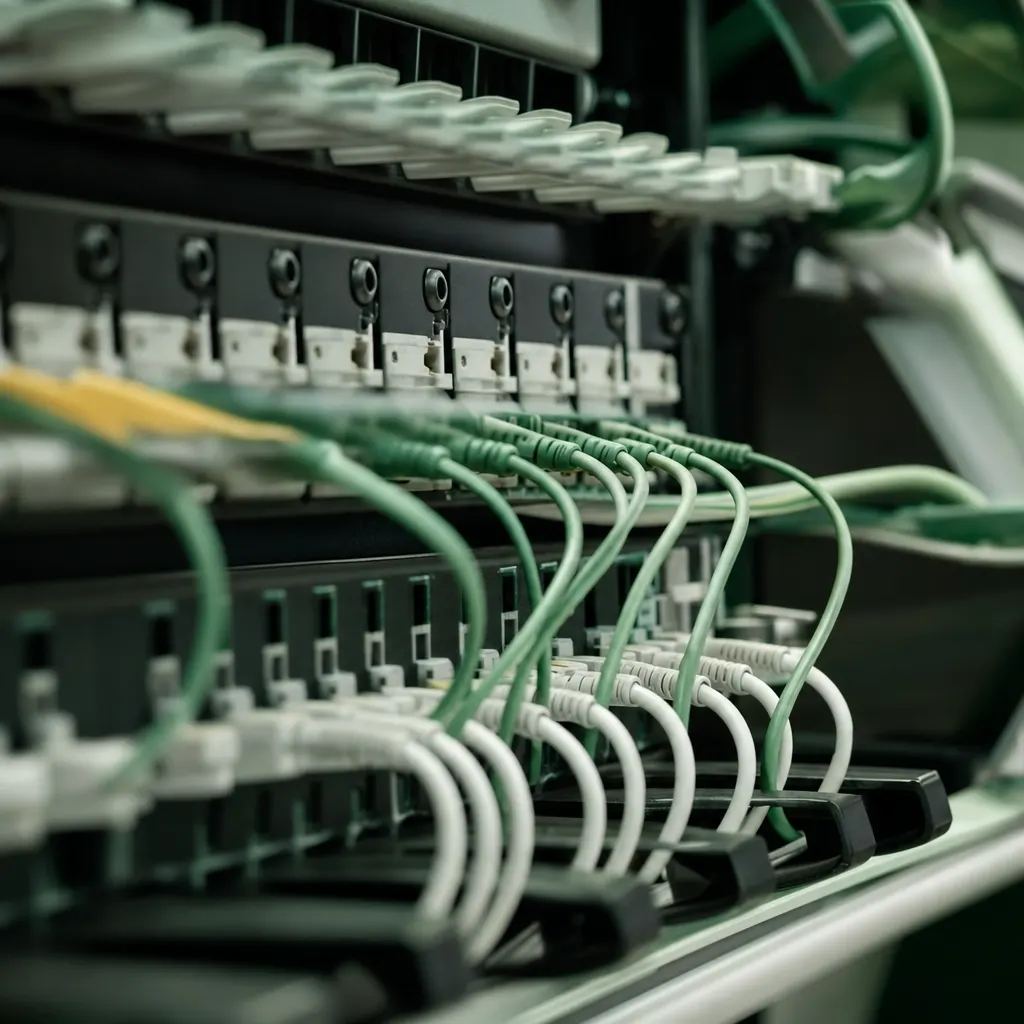

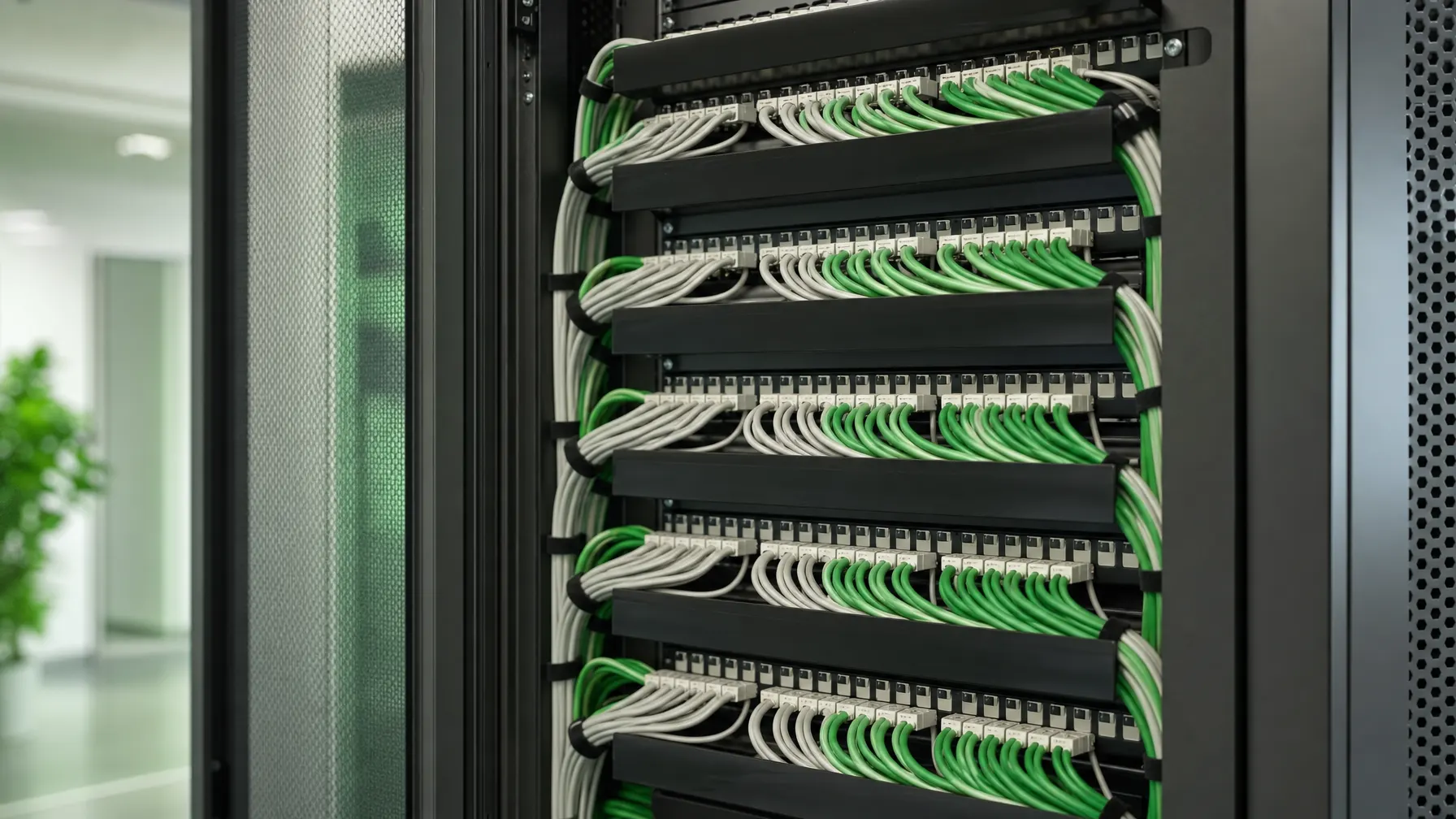

Patchfeld und Kennzeichnung
Jede Strecke bekommt eine Bezeichnung, die an beiden Enden steht und in der Belegungsliste auftaucht. Rangierkabel laufen geführt, nicht quer durch den Schrank. Wer den Schrank später öffnet, findet sich ohne Vorwissen zurecht.

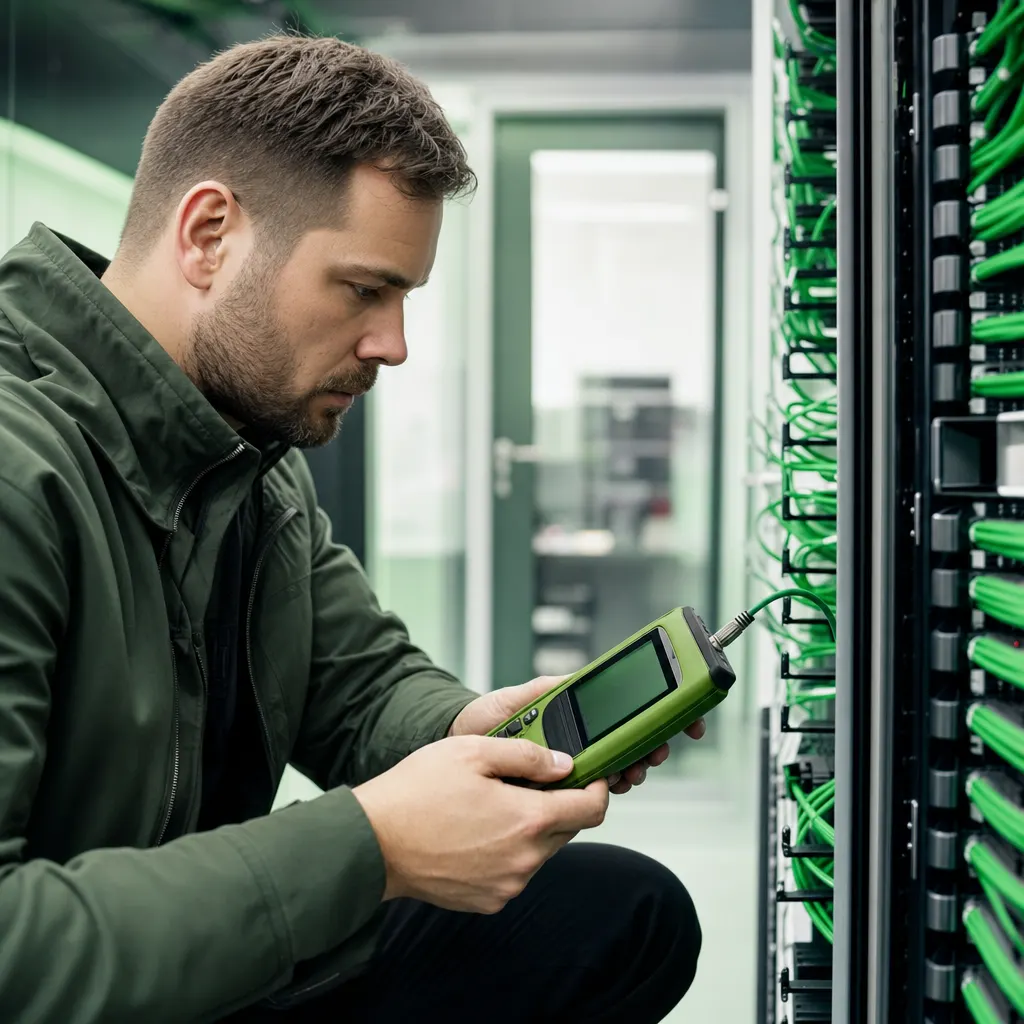

Messung und Abnahme
Nach dem Auflegen wird jede Strecke geprüft: Belegung, Länge und Übertragungswerte. Was nicht besteht, wird nachgearbeitet und erneut gemessen. Erst danach gilt die Anlage als übergeben.
// Bestandteile
Woraus eine strukturierte Anlage besteht
Sechs Teile, die aufeinander abgestimmt sein müssen. Die Klasse der Anlage richtet sich immer nach dem schwächsten davon.
-
Verbindung zwischen den Verteilern
Gebäude- und Etagenverteiler werden untereinander angebunden, bei Distanz oder Potentialtrennung über Glasfaser.
-
Etagenverkabelung zum Arbeitsplatz
Sternförmig vom Verteiler zur Dose, mit begrenzter Länge und ausreichend Reserve für Rangierung.
-
Anschlussdosen am Platz
Einheitlich belegt, beschriftet und so gesetzt, dass Möbel oder Umbauten sie nicht unbrauchbar machen.
-
Patchfeld im Schrank
Dieselbe Klasse wie Kabel und Dose, geordnet nach Räumen statt nach Verlegereihenfolge.
-
Kennzeichnung und Belegungsliste
Dose, Kabel und Port tragen dieselbe Bezeichnung, nachlesbar in einer gepflegten Liste.
-
Abnahmemessung je Strecke
Der Nachweis, dass die gebaute Anlage die zugesagte Klasse tatsächlich erreicht.
// Messprotokoll
Was in der Abnahme geprüft wird
Das Protokoll ist kein Beiblatt, sondern der belastbare Zustand Ihrer Anlage am Tag der Übergabe. Es zeigt je Strecke, was gemessen wurde und mit welchem Ergebnis.
// Norm
Nach Norm gebaut heißt: nachprüfbar gebaut.
EN 50173-1 und ISO/IEC 11801 beschreiben, wie eine anwendungsneutrale Anlage aufgebaut wird: welche Bereiche es gibt, wie lang eine Strecke sein darf und welche Werte sie einhalten muss. Wir bauen und messen danach — das ist eine Aussage über unsere Arbeitsweise, nicht über ein Siegel an der Wand.
Ratgeber: Verkabelung planenKabel, Dose und Patchfeld gehören zusammen. Ein günstigeres Teil zieht die ganze Strecke herunter.
Länge und Rangierreserve sind vorgegeben. Wer sie ausreizt, verliert Spielraum bei jedem Umbau.
Die Anlage kennt keine Anwendung. Deshalb überlebt sie den Wechsel von Telefonanlage oder Kamerasystem.
Erst die Messung zeigt, ob die geplante Klasse auch gebaut wurde. Alles davor ist Absicht.
// Abnahme
Mit Protokoll oder auf Zuruf?
Beide Anlagen funktionieren am Übergabetag. Der Unterschied zeigt sich beim ersten Streitfall und beim ersten Umbau.
„Läuft doch"
- Ob die zugesagte Klasse erreicht wurde, bleibt eine Behauptung
- Grenzwertige Strecken fallen erst unter Last auf, oft Monate später
- Bei Störungen streiten Gewerke darüber, wo die Ursache liegt
- Erweiterungen beginnen mit Durchmessen des Bestands
Zustand ist dokumentiert
- Jede Strecke hat ein Ergebnis mit Datum und Bezeichnung
- Nachgearbeitete Strecken sind erneut gemessen
- Die Verkabelung lässt sich als Ursache schnell ausschließen
- Erweiterung und Umzug setzen auf bekannten Werten auf
// Wann es sich lohnt
Der beste Zeitpunkt ist der, an dem ohnehin gebaut wird
Neubau, Umzug, Anbau oder eine Etage, die neu aufgeteilt wird: Solange Decken offen und Wände zugänglich sind, kostet Struktur wenig zusätzlich. Nachträglich ist es fast immer der teurere Weg, weil Wege erst wieder geöffnet werden müssen.
Auch ohne Umbau gibt es Anlässe. Wenn niemand mehr sagen kann, welche Dose an welchem Port hängt, wenn ein Netzwerkfehler regelmäßig auf „das Kabel" geschoben wird oder wenn ein Prüfer nach Unterlagen fragt, ist die Bestandsaufnahme der erste sinnvolle Schritt.
Wir nehmen dann auf, messen den Bestand durch und kennzeichnen ihn. Am Ende steht dieselbe Grundlage wie bei einer Neuinstallation: eine Belegungsliste und ein Protokoll, mit dem sich arbeiten lässt.
// Fragen zur strukturierten Verkabelung
Norm, Messung und Nachweis
01 Was ist strukturierte Verkabelung?
Eine anwendungsneutrale Verkabelung nach einem festen Aufbau: Gebäude, Etagen und Arbeitsplätze werden nach demselben Schema erschlossen, unabhängig davon, was später angeschlossen wird. Telefon, Netzwerk, Kamera oder Zugangspunkt nutzen dieselbe Struktur. Grundlage sind die Normen EN 50173-1 und ISO/IEC 11801.
02 Welchen Vorteil habe ich davon im Alltag?
Änderungen werden kurz statt aufwendig. Ein Arbeitsplatz zieht um, ein Raum wird umgenutzt, ein Gerät kommt dazu — mit dokumentierter Belegung ist das ein Rangiervorgang im Schrank. Ohne Struktur beginnt jede dieser Aufgaben mit Suchen.
03 Bekommen wir ein Messprotokoll?
Ja. Jede Strecke wird nach der Installation einzeln gemessen und im Protokoll festgehalten, mit Bezeichnung, Ergebnis und Zuordnung zum Patchfeld-Port. Das Protokoll gehört Ihnen und ist der Nachweis, dass die Anlage die zugesagte Klasse auch erreicht.
04 Nach welchen Regeln bauen Sie?
Wir richten uns nach EN 50173-1 beziehungsweise ISO/IEC 11801 für den Aufbau und nach den zugehörigen Prüfvorgaben für die Abnahmemessung. Für die Belegung der Buchsen ist T568B üblich, sofern im Bestand nichts anderes vorgegeben ist. Wichtiger als die Nummer der Norm ist, dass Kabel, Dose und Patchfeld dieselbe Klasse tragen.
05 Was passiert, wenn eine Strecke die Messung nicht besteht?
Sie wird nachgearbeitet und erneut gemessen. Häufige Ursachen sind zu weit aufgedrehte Paare an der Buchse, ein zu enger Radius oder eine beschädigte Ader. Ins Protokoll geht nur, was die Prüfung danach besteht — eine Strecke mit Anmerkung „läuft schon" gibt es bei uns nicht.
06 Lässt sich eine bestehende Anlage nachträglich strukturieren?
Oft in Etappen. Wir nehmen auf, was vorhanden ist, messen den Bestand durch und kennzeichnen ihn. Danach zeigt sich, welche Strecken bleiben können und welche ersetzt werden. Das Ergebnis ist selten ein Neubau, sondern eine Anlage, die man wieder beschreiben kann.
